Pompa obiegowa – jak działa i kiedy jest potrzebna?

Sprawny system centralnego ogrzewania musi zapewniać odpowiedni przepływ wody pomiędzy źródłem ciepła a odbiornikami. W małych, prostych instalacjach naturalna cyrkulacja może być wystarczająca, jednak współczesne systemy grzewcze są znacznie bardziej rozbudowane. Ogrzewanie podłogowe, grzejniki, pompy ciepła, kotły oraz kilka niezależnych obiegów wymagają kontrolowanego przepływu.

W takich układach pompa obiegowa jest jednym z kluczowych elementów instalacji. Odpowiada za wymuszanie przepływu cieczy i dostarczenie odpowiedniej ilości czynnika grzewczego do poszczególnych odbiorników. Prawidłowo dobrana pompa wpływa nie tylko na komfort cieplny, ale również na efektywność energetyczną całego systemu.

Co to jest pompa obiegowa?

Pompa obiegowa to urządzenie, którego zadaniem jest wymuszanie obiegu wody w zamkniętej instalacji. W systemach centralnego ogrzewania tłoczy ona czynnik grzewczy pomiędzy źródłem ciepła a grzejnikami, ogrzewaniem podłogowym lub innymi odbiornikami.

W uproszczeniu można powiedzieć, że jest to pompa wymuszająca obieg wody. Jej praca umożliwia utrzymanie wymaganego przepływu niezależnie od położenia odbiorników oraz oporów występujących w przewodach.

Pompa nie „produkuje” ciśnienia w całym systemie w taki sam sposób jak urządzenie podnoszące ciśnienie w instalacji wodociągowej. Jej zadaniem jest pokonanie oporów hydraulicznych instalacji przy wymaganym przepływie.

Jak działa pompa obiegowa?

Zasada działania jest stosunkowo prosta. Wewnątrz korpusu znajduje się wirnik napędzany silnikiem elektrycznym. Obracający się wirnik przekazuje energię cieczy, powodując jej przepływ przez pompę.

Aby odpowiedzieć na pytanie jak działa pompa obiegowa, trzeba zwrócić uwagę na dwa podstawowe parametry: przepływ oraz wysokość podnoszenia.

Przepływ określa ilość czynnika, którą pompa może przetłoczyć w określonym czasie. Wysokość podnoszenia odnosi się natomiast do zdolności pompy do pokonania oporów hydraulicznych występujących w instalacji.

Pompa musi więc zostać dobrana do konkretnego systemu. Urządzenie o zbyt małej wydajności nie zapewni odpowiedniego przepływu, natomiast nadmiernie przewymiarowana pompa może generować niepotrzebne zużycie energii i hałas.

Kiedy potrzebna jest pompa obiegowa CO?

Pompa obiegowa CO jest potrzebna przede wszystkim wtedy, gdy instalacja wymaga wymuszonego przepływu czynnika grzewczego. Dotyczy to zdecydowanej większości współczesnych systemów centralnego ogrzewania.

W instalacji z kilkoma grzejnikami pompa zapewnia odpowiednią cyrkulację wody pomiędzy źródłem ciepła a odbiornikami. Jeszcze większe znaczenie ma w przypadku rozbudowanych układów, w których występują długie przewody, rozdzielacze lub kilka niezależnych obiegów.

Pompa jest również standardowym elementem wielu kotłów i urządzeń grzewczych. W niektórych rozwiązaniach znajduje się już wewnątrz urządzenia, dlatego przed zaprojektowaniem dodatkowej pompy trzeba sprawdzić konstrukcję całego systemu.

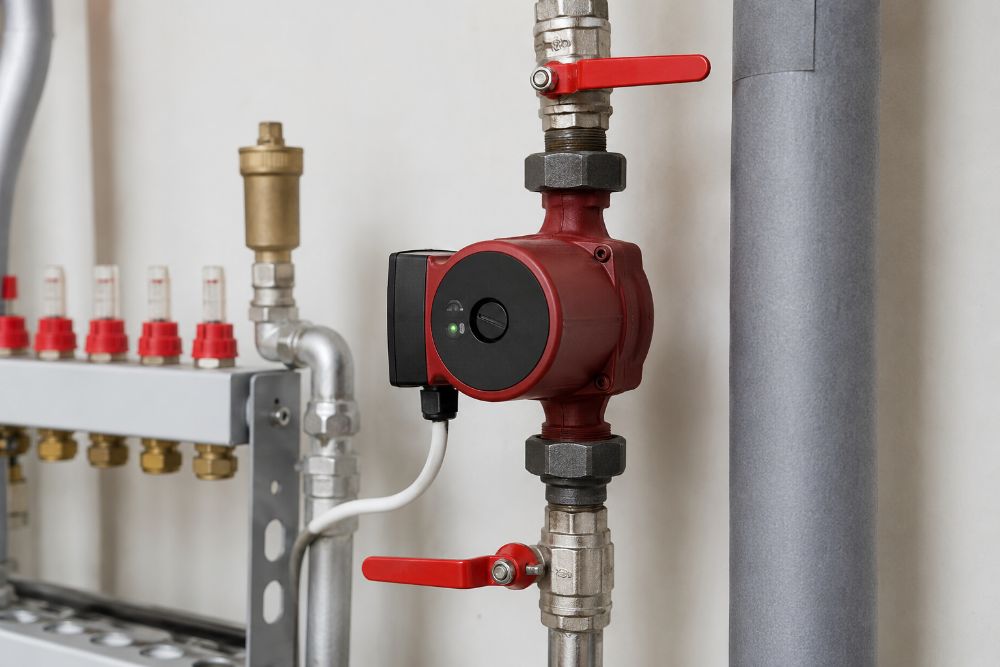

Pompa do centralnego ogrzewania a pompa do ogrzewania podłogowego

Zasada działania pozostaje podobna, ale wymagania instalacji mogą być zupełnie inne. W przypadku podłogówki istotne jest zapewnienie właściwego przepływu przez poszczególne pętle. Każda z nich ma określoną długość i opory przepływu. Jeżeli pompa nie zapewni odpowiednich parametrów, część pętli może otrzymywać zbyt mało czynnika.

W efekcie temperatura powierzchni podłogi może być nierównomierna, a pomieszczenia mogą nagrzewać się wolniej. Przy instalacji grzejnikowej sytuacja również zależy od długości przewodów, liczby odbiorników i zastosowanej armatury. Dlatego nie istnieje jedna uniwersalna pompa do ogrzewania, odpowiednia dla każdego układu.

Jak dobrać pompę obiegową?

Prawidłowy dobór pompy obiegowej powinien opierać się na parametrach projektowanej instalacji. Nie wystarczy kierować się średnicą rury albo mocą źródła ciepła.

W praktyce należy określić wymagany przepływ oraz straty ciśnienia w obiegu. Uwzględnia się przy tym między innymi długość przewodów, ich średnice, liczbę kolan i zaworów, rozdzielacze, filtry oraz inne elementy powodujące opory.

Przy wyborze urządzenia trzeba następnie sprawdzić jego charakterystykę hydrauliczną. Punkt pracy pompy powinien znajdować się w zakresie zapewniającym wymagany przepływ przy odpowiedniej wysokości podnoszenia. Przykładowe modele pomp o różnych parametrach pracy można porównać w ofercie instalhurt.pl.

Co się dzieje, gdy pompa jest źle dobrana?

Zbyt mała pompa może nie zapewnić odpowiedniego przepływu. Objawem mogą być niedogrzane grzejniki, nierównomierna praca obiegów lub problemy z uzyskaniem wymaganej temperatury.

Z kolei zbyt duża pompa nie oznacza automatycznie lepszego ogrzewania. Nadmierny przepływ może powodować szumienie zaworów, niepotrzebne zużycie energii oraz problemy z regulacją.

Przykładowo w domu jednorodzinnym z ogrzewaniem podłogowym zwiększenie wydajności pompy „na maksimum” nie rozwiąże problemu nierównych przepływów, jeżeli przyczyną jest niewłaściwe wyregulowanie rozdzielacza. Najpierw trzeba znaleźć rzeczywiste źródło problemu.

Pompa obiegowa a efektywność energetyczna

Pompa jest niewielkim elementem całej instalacji, ale pracuje przez wiele godzin w sezonie grzewczym. Dlatego jej sprawność energetyczna ma znaczenie dla kosztów eksploatacji.

Nowoczesne modele elektroniczne mogą automatycznie dostosowywać parametry pracy do zapotrzebowania instalacji. W praktyce oznacza to, że pompa nie musi stale pracować z maksymalną mocą.

Dla użytkownika przekłada się to na potencjalne oszczędności energii elektrycznej. Z punktu widzenia instalatora ważne jest jednak, aby najpierw dobrać urządzenie do wymaganych parametrów hydraulicznych.

Pompa obiegowa i źródła ciepła

Współczesne systemy grzewcze mogą korzystać z różnych źródeł ciepła. Pompa obiegowa może współpracować z kotłem, pompą ciepła, instalacją hybrydową czy układem wykorzystującym kilka obiegów. Sposób jej pracy powinien być dostosowany do charakterystyki źródła oraz instalacji odbiorczej.

W przypadku pompy ciepła szczególnie ważne jest zachowanie odpowiedniego przepływu po stronie instalacji. Zbyt mały przepływ może powodować problemy z uzyskaniem wymaganych parametrów pracy urządzenia, dlatego projektant powinien uwzględnić wymagania konkretnego modelu.

Montaż pompy obiegowej

Montaż powinien być wykonany zgodnie z instrukcją producenta i zasadami obowiązującymi dla danego systemu. Znaczenie ma między innymi kierunek przepływu, położenie urządzenia oraz prawidłowe odpowietrzenie instalacji.

Przed uruchomieniem trzeba również sprawdzić, czy instalacja została odpowiednio napełniona i czy nie znajdują się w niej nadmierne ilości powietrza.

Nieprawidłowy montaż może prowadzić do hałasu, spadku wydajności, a w dłuższej perspektywie również do awarii lub uszkodzenia pompy.

Jak rozpoznać problemy z pompą obiegową?

Nie każda nieprawidłowość w ogrzewaniu oznacza awarię pompy. Problemy z przepływem mogą wynikać również z zapowietrzenia, zabrudzenia filtra, zamkniętego zaworu, niewłaściwej regulacji albo błędnego doboru urządzenia.

Jeżeli grzejnik pozostaje chłodny, pierwszym krokiem nie powinno być automatyczne zwiększenie obrotów pompy. Trzeba sprawdzić cały obieg – od źródła ciepła przez armaturę aż do odbiornika.

Jeżeli pompa nie uruchamia się, wydaje nietypowe dźwięki lub nie zapewnia wymaganego przepływu, konieczna może być diagnostyka instalacji i samego urządzenia.

Podsumowanie

Dobrze dobrana pompa obiegowa zapewnia właściwy obieg wody i pozwala instalacji grzewczej pracować zgodnie z założeniami projektowymi. Jej zadaniem nie jest jednak samo „zwiększanie mocy ogrzewania”, ale zapewnienie odpowiedniego przepływu przy określonych oporach hydraulicznych.

Dlatego odpowiedź na pytania jak działa pompa obiegowa i jak dobrać pompę obiegową zawsze powinna uwzględniać cały system.

Prawidłowo dobrana i wyregulowana pompa może wspierać równomierne ogrzewanie, ograniczać zużycie energii i zapewniać stabilną pracę instalacji. Właściwy montaż oraz regularna kontrola pozostałych elementów układu dodatkowo zmniejszają ryzyko problemów i wydłużają żywotność urządzenia.
